靈州-紹興特高壓工程:引領成套設計中國標準

發布日期：2016-06-01來源：國網北京經濟技術研究院編輯：賈愛萍

[摘要]

　　

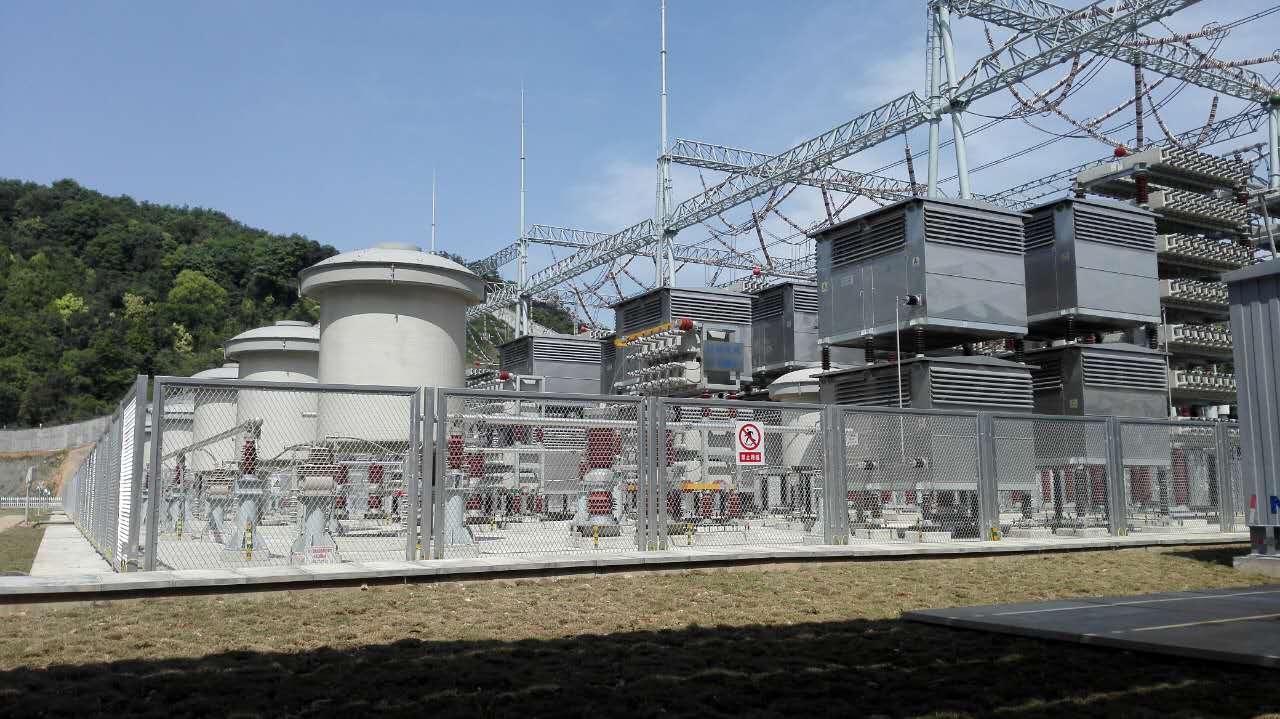

紹興換流站交流場、交流濾波器場低壓電抗、電阻、電容元件，布局整齊緊湊，節省了大量空間。

　　目前，±800千伏靈州—紹興特高壓直流輸電工程即將投運，由國網北京經濟技術研究院(簡稱“國網經研院”)負責的特高壓直流工程成套設計取得突破，進一步確立了我國在特高壓直流工程輸電技術方面的引領地位。通過國網經研院直流成套設計咨詢中心設計團隊的努力，該工程成套設計在無功補償與控制策略、接入 750千伏系統、交流濾波器結構設計、不同技術路線設備之間的接口、首次接入交流750千伏的直流800千伏閥廳設計等方面取得了實質性突破，大大提高了工程國產化率，提升了我國輸變電制造業自主創新能力。

　　5月4日，位于浙江諸暨市次塢鎮的±800千伏靈州—紹興特高壓直流輸電工程紹興換流站內一派繁忙景象，工作人員有條不紊地對各項電力設施進行最后的調試。在調試現場，來自國網經研院直流設計咨詢中心設備處的工作人員季一鳴告訴記者，為了保障工程調試的順利進行，她已經在現場參加聯合調試兩周，此次雙極低端換流器順利啟動，標志著紹興換流站雙極低端系統帶電調試正式開始，工程具備接收電能條件。

　　據了解，作為我國“加快推進大氣污染防治行動計劃12條重點輸電通道”之一，±800千伏靈州—紹興特高壓直流工程將有效承接西北風電和太陽能等新能源，每年減排二氧化碳4375萬噸，每年減排二氧化硫18.5萬噸，在全國范圍內能源資源優化配置、節能減排和霧霾治理中發揮重要作用。該工程采用了1250平方毫米世界較大截面導線，每千公里的輸電損耗僅為2.79%，建成后將是世界上單位輸電距離損耗最低的直流輸電工程之一。

　　作為國家電網公司直流特高壓輸電工程的技術支撐部門，國網經研院直流技術咨詢中心負責梳理總結常規直流工程及已投運特高壓直流工程成套設計的經驗和運行成果，負責落實“國家電網公司防止直流換流站單、雙極強迫停運21項反事故措施”。目前，±800千伏靈州—紹興特高壓直流工程即將順利投運，是國網經研院直流成套設計團隊創新成果的匯聚。

　　標準化設計與可靠性并行

　　成套設計是特高壓直流示范工程設計建設的關鍵環節，是直流關鍵技術和核心成果的集成，是工程的總體技術方案，是實現直流工程整體功能的技術基礎。該工程目前的技術水平究竟如何，它的直接效益體現在何處?

　　“±800千伏靈州—紹興特高壓直流工程作為第一條接入交流750千伏的±800千伏直流成套設計項目，雙極額定輸送功率800萬千瓦，輸電距離 1720千米，工程靜態投資211億元，同比這么長距離大功率的采用交流500千伏系統輸電，投資更省，線路走廊占用更少。”國網經研院直流成套設計咨詢中心主任陳東介紹說。

　　在接到國家電網公司的任務后，國網經研院立即組織精兵強將，針對工程首次實現特高壓直流接入750千伏交流的技術開展重點研究，全面開展特高壓直流工程成套設計，確保工程可靠性、經濟性和建設進度。

　　經過幾個月的努力，國網經研院直流技術咨詢中心形成成套設計研究報告28冊，其中，包括：《主回路參數設計》、《過電壓與絕緣配合研究》、《無功功率補償與控制研究》、《交流濾波器定值研究》、《交流濾波器分組容量優化研究》、《直流控制保護系統設計》等關鍵技術報告和成套設計書5冊。同時，完成靈州站和紹興站主設備技術規范共47冊，包括：《換流閥設備技術規范》、《換流變壓器設備技術規范》、《平波電抗器設備技術規范》、《直流開關設備技術規范》等，聯調試驗報告6冊，為工程主設備采購提供詳細的技術支撐。

　　國網經研院直流中心作為國內首個采用全3D技術完成直流換流站設計的負責單位，多項設計成果均為國內首創。此次，該工程閥廳設計作為首次接入交流750千伏的直流換流站800千伏閥廳設計，既是目前國內第一個，目前世界上首個，也是由國網經研院獨立完成的。

　　此外，國網經研院還負責該工程的控制保護聯調實驗，即：在工程用的控制保護設備運至現場前，預先在實驗室通過搭建好的閉環實時數字仿真系統進行一系列試驗，以測試控制保護系統的功能、性能及與其他二次系統的接口。國網經研院直流中心共負責完成該工程控制保護聯調實驗1422項，發現并消除重要技術問題 22個。這對于保障工程順利推進，提高直流工程運行可靠性具有重要意義。

　　設計過程中，國網經研院直流中心嚴格落實國家電網公司防止直流換流站單、雙極強迫停運21項反事故措施和國家電網公司18項電網重大反事故措施，分析總結±800千伏哈密—鄭州工程、±800千伏溪洛渡左岸—浙江金華工程的調試經驗，并及時在成套設計和技術規范中落實，依托工程開展了《提高交直流混合電網安全穩定性工作方案》部分研究，成果在成套設計中得到了應用;依托工程編制了《±800千伏特高壓直流輸電工程換流站工程改進完善措施》和《防止直流工程閉鎖改進措施專題手冊》，成為特高壓直流工程設計的指導性文件。

　　直流輸電首次接入750千伏系統

　　±800千伏靈州—紹興特高壓直流工程起于寧夏銀川。近幾年，寧夏電網新能源裝機呈爆發式增長，寧夏電力通過建設750千伏堅強主環網、開發新能源功率預測系統及控制系統等舉措，在電網運行中逐步緩解新能源并網及消納帶來的壓力。但由此也帶來了該工程直流成套設計需要解決的一個新的技術問題，即：±800千伏特高壓直流系統網側接入750千伏交流系統。

　　國網經研院該工程直流成套設計項目負責人──直流設計咨詢中心設備處處長張濤博士說：“目前，±800千伏特高壓直流網側接入500千伏交流系統已有多個工程建設和運行經驗，但直接接入750千伏交流系統目前尚為世界首次。”

　　張濤介紹，研究分析表明，±800千伏特高壓直流接入750千伏交流電網時，需解決系統穩定、濾波器設計、空氣凈距選取等基礎性科研問題，同時還要攻克換流站內關鍵設備(如：換流變壓器、交流濾波器斷路器、組合電器等)的研制等難題。

　　在這些難題中，首先需要完成網側750千伏換流變壓器的設計。張濤強調，對于±800千伏靈州—紹興直流工程，送端換流站換流變網側直接接入750千伏，要求鐵路運輸，尺寸重量限制嚴格。國網經研院需要研究750千伏網側出線結構和有限尺寸下的換流變整體絕緣設計問題，并保證內部電氣強度裕度。通過組織有關單位、專家反復研究討論，確定了網側750千伏特高壓換流變的主要技術參數，避免了分接開關研制難題。國網經研院在保證絕緣裕度的前提下，通過優化油箱和線圈結構設計，使換流變尺寸滿足鐵路運輸要求。

　　國網經研院同時搭建仿真模型，根據規劃中特高壓直流工程750千伏濾波器小組斷路器實際存在極端工況的仿真計算結果，考慮設備實際制造能力，確定恢復電壓值為2100千伏，提出了斷路器恢復電壓的試驗標準以及試驗方法，制定了加裝合閘電阻抑制合閘涌流方案，推薦采用1500歐的合閘電阻，并提出了相應的技術參數。

　　在750千伏交流濾波器設計時，國網經研院多次組織設計單位和設備廠家進行深入研究，創造性地提出采用雙橋差不平衡電流保護方案，提高了不平衡電流保護的靈敏性和可靠性。

　　國網經研院在設計網側接入750千伏換流變的交流空氣間隙與閥廳時，提出換流變壓器網側套管適當偏心布置方案。與以往所有特高壓直流輸電工程巡視走道設計方案不同，國網經研院提出了兩種通長式巡視走道設計方案，并對巡視走道至閥塔的空氣間隙取值進行了優化，有效地控制了閥廳寬度。

　　換流站綜合損耗創新低紀錄

　　“創新”是國網經研院的企業價值理念之一，也是國網經驗院直流技術攻關團隊的力量源泉。工程的創新，不僅是在技術層面上，更體現在施工應用等全方位。

　　“工程首次提出并研究交流濾波器預裝式方艙方案，實現濾波器的就地控制，節省控制樓建筑面積;交流濾波器小組數目優化，均為四大組、16小組，節約占地和工程投資;研究了不同技術路線換流變壓器接入同一12脈動換流器的可行性。”談到該工程的直觀建設施工創新成果，國網經研院直流技術咨詢中心的換流站處處長吳方劼博士一口氣說了出來。

　　據了解，靈州站和紹興站的交流濾波器小組數目分別由工程可研收口的20組和19組均優化到16組，大幅度降低了交流濾波器的損耗，減少了換流站占地。同時，換流站高低端換流變壓器運輸時按共軌設計，大大優化了換流變廣場尺寸。此類設計優化舉措對于需要開山建站的紹興換流站優化占地面積，減少挖填方工程量具有重要意義。

　　在工程中，國網經研院直流成套設計團隊通過優化變壓器設計、降低換流變短路阻抗損耗等手段，使靈州站比短路阻抗優化前損耗降低4.1%，控制到僅比哈密換流站(短路阻抗20%)增大9%的水平。紹興換流站換流變短路阻抗損耗比±800千伏哈密—鄭州工程降低5%。

　　±800千伏靈州—紹興工程首次研發并應用75豪亨的平波電抗器，靈州站平波電抗器損耗為3050千瓦，比±800千伏哈密—鄭州工程降低5.3%，紹興站損耗為2440千瓦，比±800千伏哈密—鄭州工程降低11%。

　　國網經研院降低晶閘管的通態電壓降，降低導通損耗、改善晶閘管的開通特性，降低擴散損耗、降低閥主回路導體電阻(增大導體截面積、降低接觸電阻等措施)降低導通損耗、降低串聯電容交流耦合電路的阻性元件阻值和非導通期間閥兩端的電壓，降低阻尼損耗、研制反向恢復期電荷更優化的晶閘管降低關斷損耗。靈州換流站閥損耗比±800千伏哈密—鄭州工程降低1%，紹興換流站閥損耗比±800千伏哈密—鄭州工程降低3%。

　　在成套設計之初，國家電網公司相關負責人就提出：要注重設計功能的完善性，滿足運行維護的安全性和方便性;注重設計方案的合理性，滿足施工的方便性;學習借鑒優秀工程的經驗，把創建優質精品工程的要求落實到每個局部設計方案的細節上;高度重視特高壓工程的經濟性。從目前來看，國網經研院直流成套設計團隊成功貫徹了這些設計指導理念，在滿足這些要求同時，推動了大國工程中的“中國標準”落地。
